Схема подключения блоков БУОК-1 СВТ667.13.ХХХ (СВТ667.23.ХХХ) старого образца
Схема подключения устройств управления с обобщенной командой ``Открыть``/``Закрыть``
Один блок БУОК-4
Группа (2 и больше) блоков БУОК-4
Схема подключения устройств управления с раздельными командами ``Открыть`` и ``Закрыть``
Один блок БУОК-4
Группа (2 и больше) блоков БУОК-4

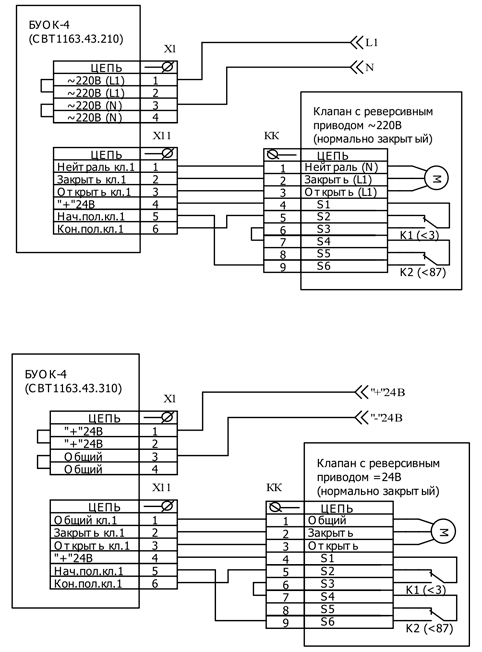

Схема подключения блока БУОК-4 СВТ1163.43.Х10 к клапанам с реверсивным приводом
Начальное положение — дежурный режим работы клапана
Конечное положение — защитный режим работы клапана
Клеммные колодки БУОК-4 СВТ1163.43.310 (питание реверсивных приводов - 24В (DC))
Начальное положение — дежурный режим работы клапана
Конечное положение — защитный режим работы клапана
Клеммные колодки БУОК-4 СВТ1163.43.210 (питание реверсивных приводов - 220В)
Начальное положение — дежурный режим работы клапана
Конечное положение — защитный режим работы клапана
Схема соединений блока БУОК-1 СВТ667.13.ХХХ (СВТ667.23.ХХХ) с реверсивным приводом клапана
Клапан дымоудаления (НЗ)
Начальное положение — заслонка закрыта
Конечное положение — заслонка открыта
Клапан дымоудаления (НЗ)
Начальное положение — заслонка закрыта
Конечное положение — заслонка открыта
